FREEPORT SGS-816 H

Rettificatrice tangenziale manuale

"FREEPORT mod. SGS-816 H"

Gamma modelli:

H: movimento longitudinale idraulico

Accessori a corredo:

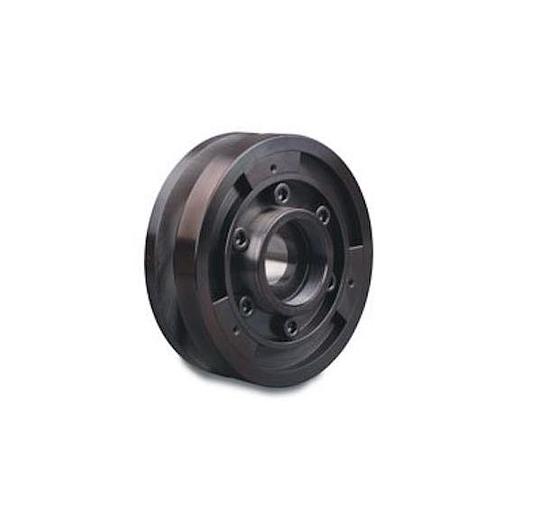

-Equilibratore

-Albero di bilanciatura

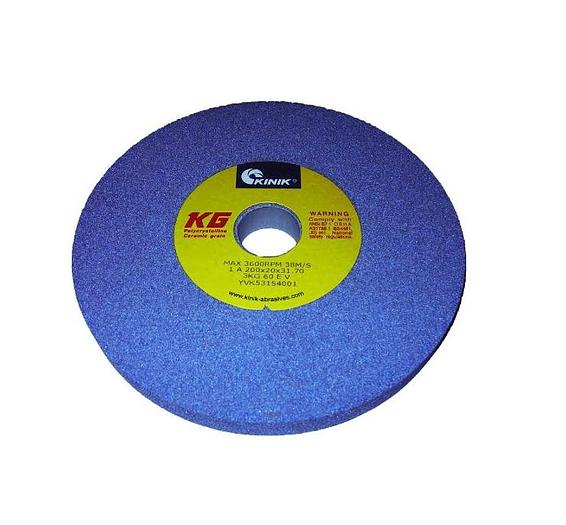

-Mola abrasiva

-Estrattore per mole

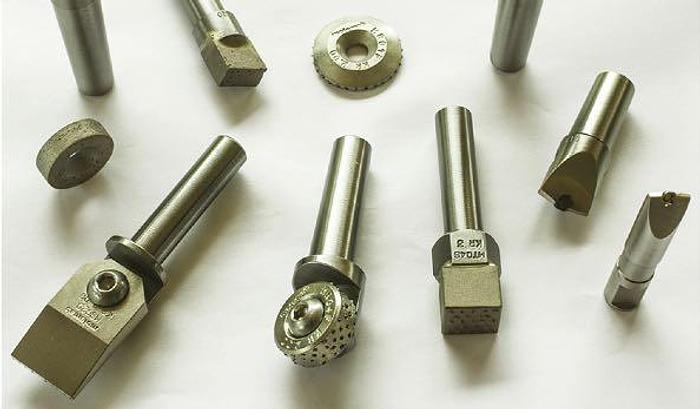

-Diamantatore da tavola con diamante

-Lampada di servizio

-Cassetta con utensili

-Manuale dell'operatore

Accessori extra corredo:

-Gruppo refrigerante

-Gruppo aspirazione polveri

-Gruppo aspirazione e refrigerante

-Gruppo refrig. con sep.magnetico + filtro a carta

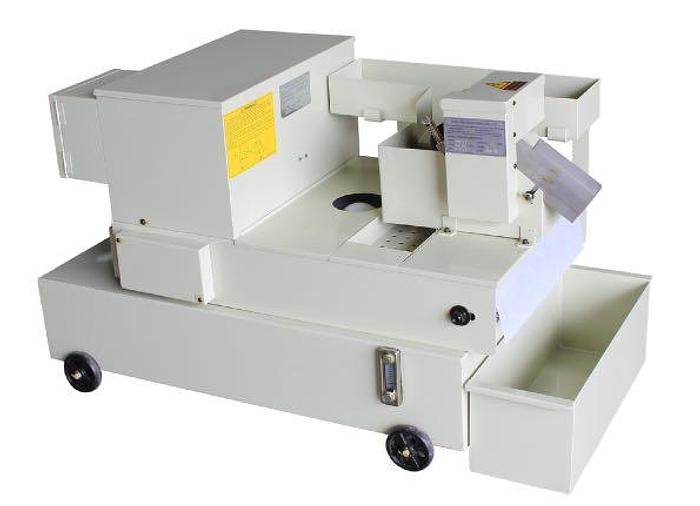

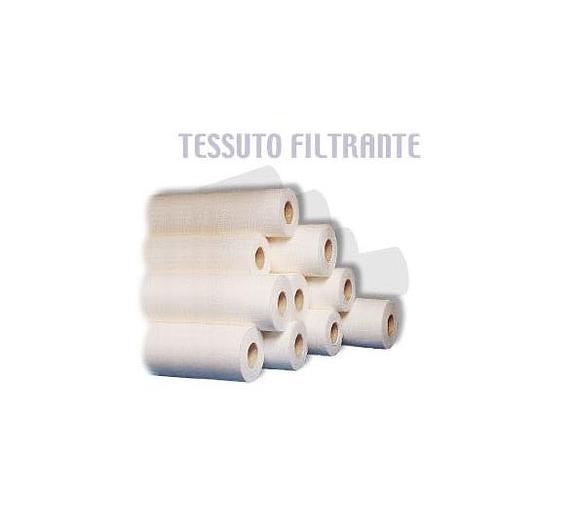

-Gruppo refrigerante con filtro a carta

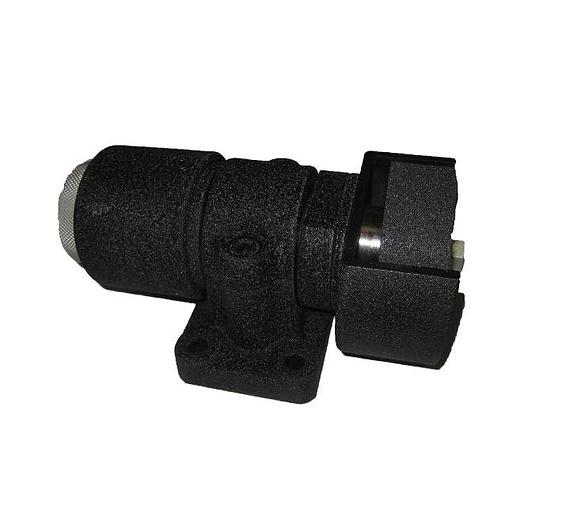

-Diamantatore idraulico montato sulla testa

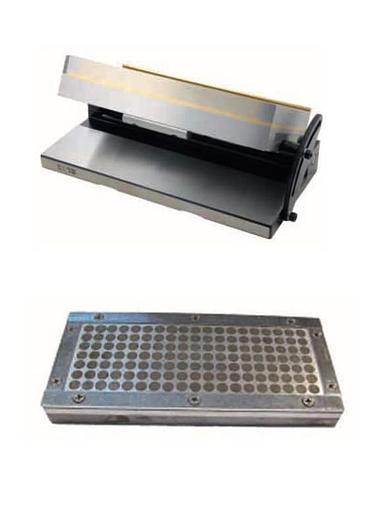

-Piano magnetico permanente(anche poli fitti)

-P. magnetico elettropermanente(anche poli fitti)

-Diamantatore manuale montato sulla testa

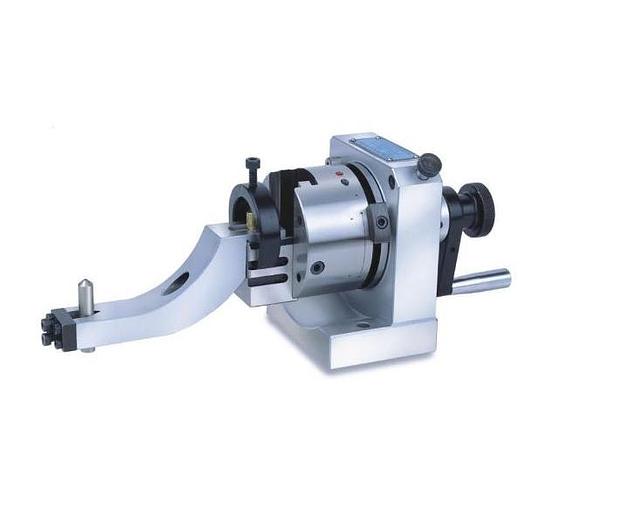

-Apparecchio per diamantatore a raggiare

-Inverter montato sul mandrino

-Barraseno

-Cabinatura completa

Principali caratteristiche tecniche:

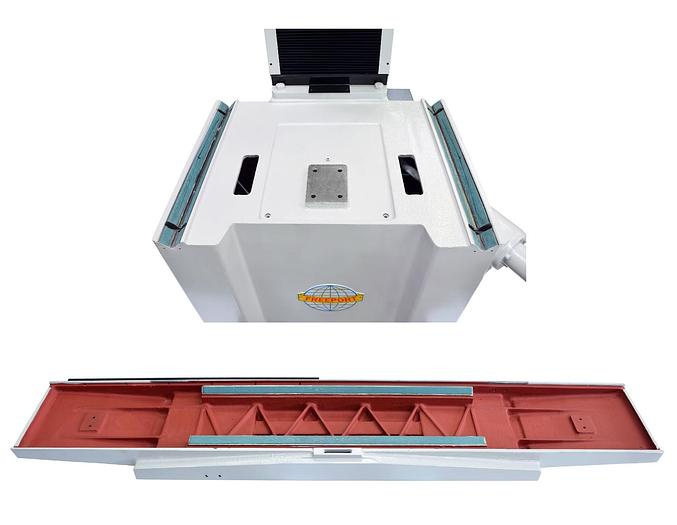

La macchina è costruita da un robusto monoblocco in ghisa FC-25 MEHANITE e viene opportunamente

trattato per l’eliminazione delle tensioni interne al fine di assicurare precisione alla macchina.

Le guide di scorrimento della tavola hanno DOPPIA sagoma a V (la famosa doppia coda di rondine) e

sono dotate di riporto di teflon allo scopo di diminuire ogni frizione e allo stesso tempo preservare la

durata del movimento. Un sistema completo di lubrificazione temporizzato assicura una lavorazione

stabile.

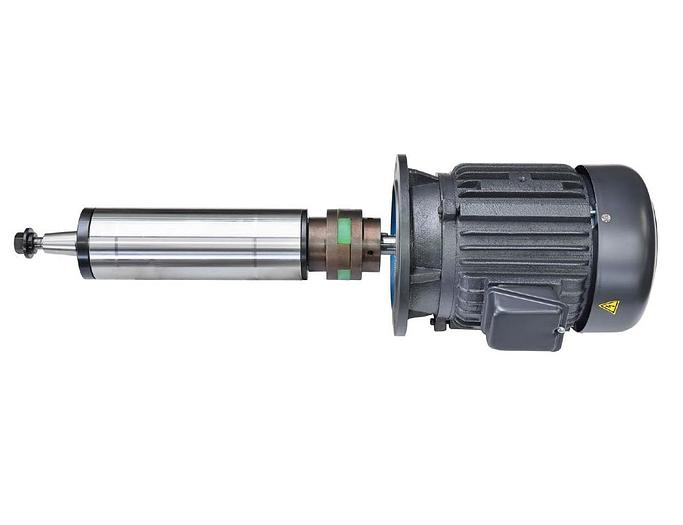

MANDRINO PORTAMOLA

Il mandrino opportunamente progettato , del tipo completamente chiuso , non richiede lubrificazione o

manutenzione. Di struttura compatta è supportato da una coppia di cuscinetti a sfere a contatto angolare

precaricati al fine di assicurare la migliore rigidità ,lunga durata e precisione anche per impieghi di lavoro

pesanti.

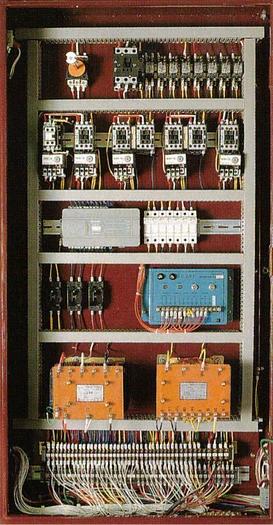

QUADRO ELETTRICO E INDUSTRIA 4.0 READY !

Le apparecchiature elettriche sono pilotate da un PLC MITSUBISHI INTERFACCIABILE CON INDUSTRIA 4.0 e presentano fili contraddistinti per colore e debitamente numerati per una migliore e più conveniente facilità di

controllo e manutenzione. I cavi di alimentazione sono a bassa tensione con doppia guaina di protezione e questo per garantire la completa compatibilità con il marchio C.E.

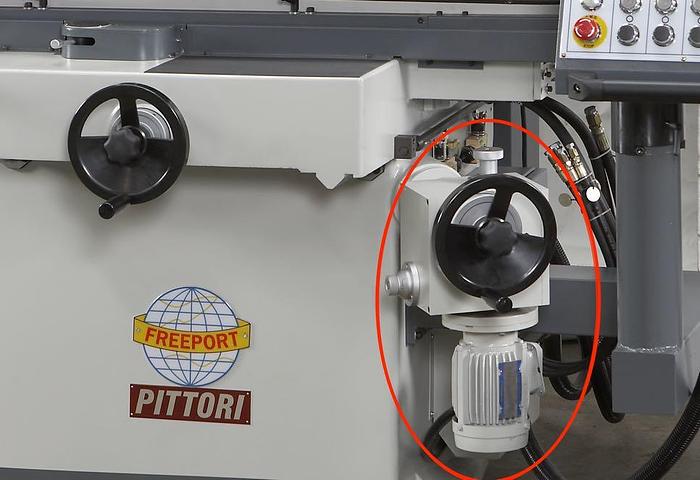

DISPOSITIVO DI AVANZAMENTO AUTOMATICO CON REGOLAZIONE MICROMETRICA

Il dispositivo con regolazione micrometrica offre opportunità ancor maggiori quando viene richiesta grande precisione di lavorazione. L’avanzamento automatico può essere regolato per valori di avanzamento da 0,002mm a 0,02 mm in una gamma di dieci divisioni. I tempi di avanzamento automatico possono spaziare da 1 a 999 volte liberamente. Tutti gli alberi e ingranaggi della scatola avanzamenti sono stati trattati e temperati per ottenere una più lunga durata.

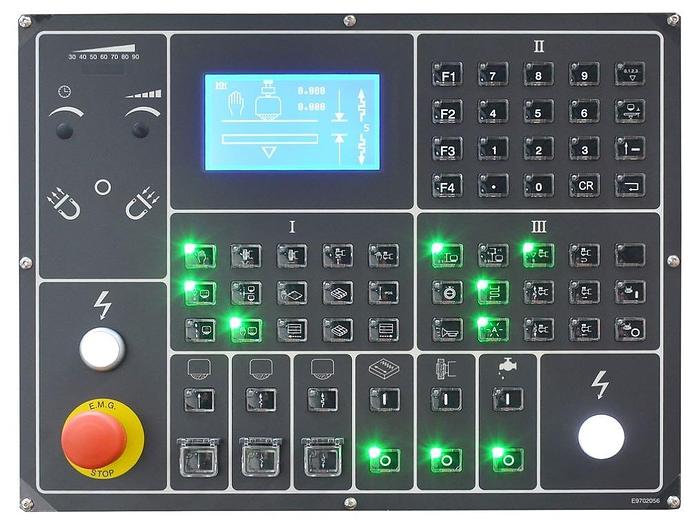

PANNELLO COMANDI

Nel corso degli ultimi anni il pannello ha subito variazioni che lo hanno migliorato in ergonomicità e ora siamo lieti di offrire una versione pivottante a cristalli liquidi che abbinata ad motore ed encoder sulla discesa automatica e sul recupero della diamantatura rendono la nostra macchina versatile e di facile utilizzo per chiunque. Le nostre versioni NC sono studiate per un’immediata comprensione delle funzioni della rettifica.
