DELTA ELLE LINE LC400
DELTA ELLE LINE LC400
Richiedi Preventivo
Descrizione

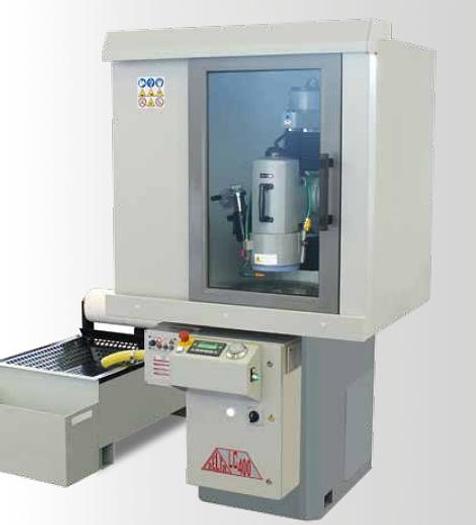

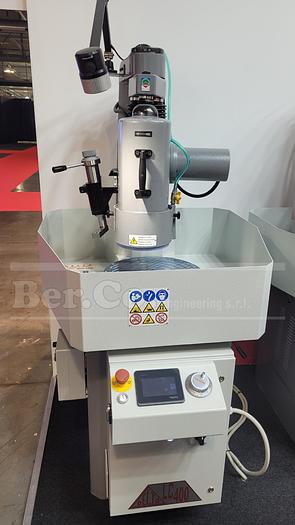

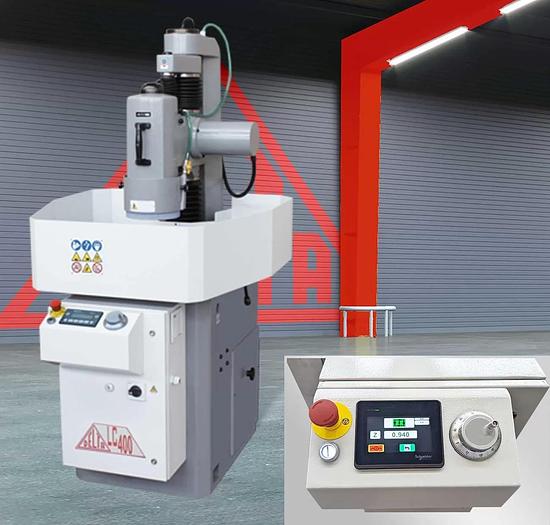

Rettificatrice ad asse verticale a tavola rotante
"DELTA serie ELLE LINE mod.LC 400"
per superfici piane
Delta LC 400 presenta una solida struttura di ghisa della migliore qualità dotata di un robusto braccio portacolonna allo scopo di conferire alla macchina la massima rigidità; la potenza del motore mandrino è di 3kW (4HP).
La tavola rotante è comandata da motori asincroni trifase bipolari con 6/12 poli, capaci di imprimere alla tavola stessa la doppia velocità di rotazione di 20-40 giri/min
Nel caso di lavorazioni particolari che richiedono velocità di rotazione della tavola circolare differenti da quelle standard è possibile dotare la rettificatrice di un motovariatore elettronico (L13) che permette regolazioni da 3 a 30 giri/min senza soluzione di continuità; un apposito visualizzatore digitale consente l’immediata lettura della velocità impostata.
La trasmissione a cinghia dentata e riduttore assicura la regolarità del moto rotatorio, senza slittamenti e vibrazioni assicurando lavorazioni estremamente precise ed ottime finiture superficiali anche con elevate asportazioni. Speciali cuscinetti a rulli conici registrabili consentono carichi sulla tavola anche con elevate asportazioni.

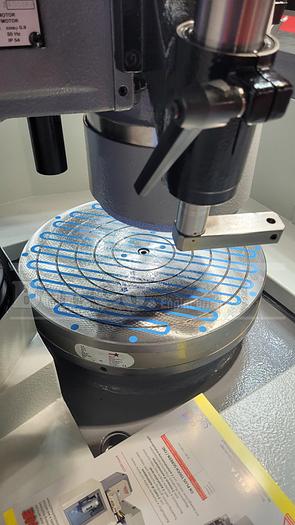

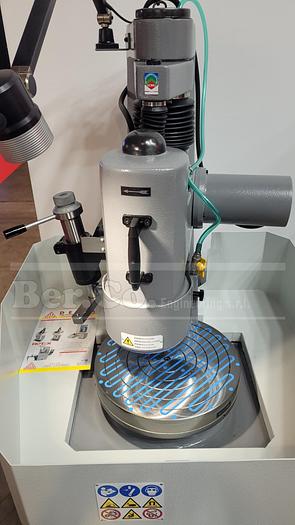

Tutti i modelli a tavola rotante montano di serie un piano magnetico elettropermanente completo di unità di controllo per la regolazione dell’intensità del flusso magnetico: i diametri disponibili sono di 300 e 400 mm.
DI SERIE su tutte le macchine:
-Massima rigidezza strutturale

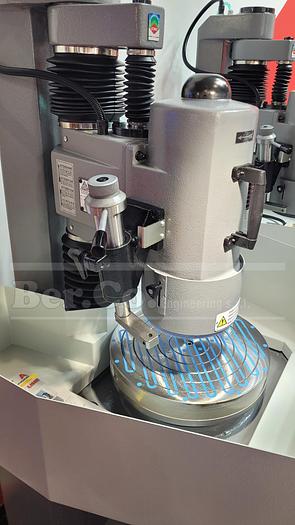

-Testa porta-mola con speciale elettro-mandrino (2.2-3.0 kW) equilibrato dinamicamente

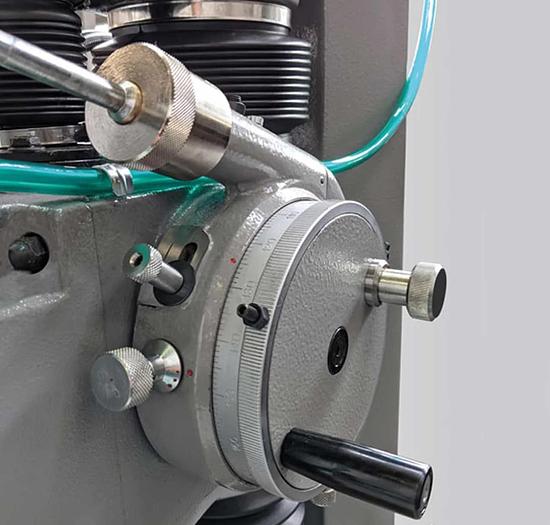

-Avanzamento verticale rapido con volantino
-Incremento micrometrico con nottolino ad innesto

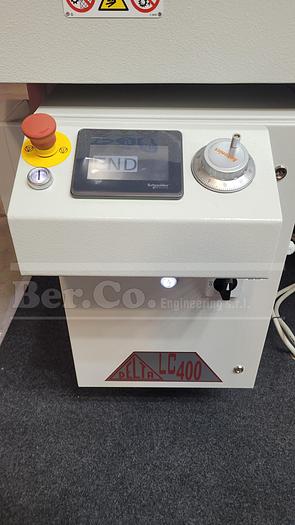

-Impianto elettrico con comandi a bassa tensione (24V)
-Impianto di refrigerazione con vasca a decantazione ed elettropompa
-Semplicità di utilizzo
-Massima affidabilità
SETTORI di utilizzo:
>Meccanica di precisione
>Industria aeronautica, navale, motoristica, automobilistica, lavorazione legno, macchina utensile, elettrodomestici, alimentare
>Lavorazione della lamiera per l’affilatura di punzoni e matrici
>Laboratori di prova materiali
>Attrezzerie
>Istituti tecnici e scuole professionali
Specifiche
| Produttore | DELTA |
| Modello | ELLE LINE LC400 |
| Condizione | Nuovo |
| Distanza fra asse colonna e asse mola | 315 mm |
| Distanza massima tra piano magnetico (di serie) e mola | 205 mm |
| Max. superficie rettificabile | ø400 mm |
| Avanzamento rapido per ogni giro di volantino | 2 mm |
| Avanzamenti micrometrici mediante nottolino | 0,01 mm |
| Dimensioni della mola a tazza | 200x80x78 mm |
| Dimensioni dei settori abrasivi | 50x20x90 mm |
| Giri della mola al 1’ | 2840 mm |
| Giri della tavola rotativa al 1’ (con L 13) | 20-40 (2÷30) |
| Potenza del motore mola | 3 kW |
| Potenza motore tavola rotativa | 0,33-0,48 kW |
| Potenza dell’elettropompa | 0,06 kW |
| Massa della macchina | 680 kg |
| Ingombro della macchina (LxPxH) | 1050x950x1750H mm |
