IMET KTECH 352

Segatrice automatica per acciai strutturali

"IMET mod. KTECH 352"

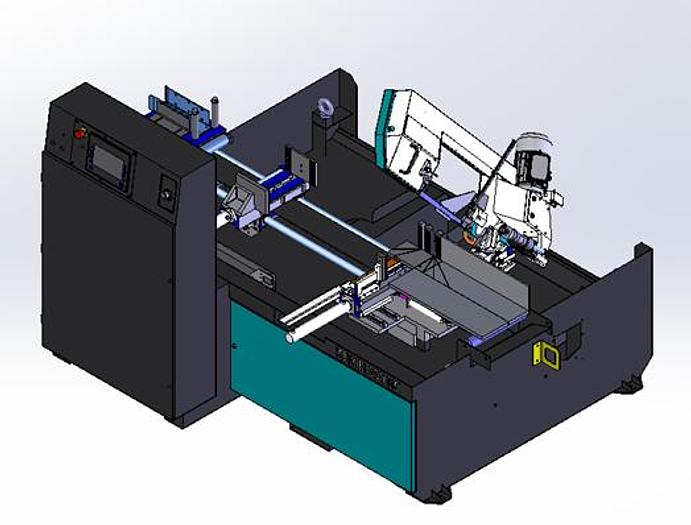

KTECH 352 è la segatrice automatica per tagli di carpenteria e acciai strutturali e profilati con avanzamento del materiale e rotazione NC programmabili tramite interfaccia semplice e intuitiva e touch screen 10". La macchina permette tagli da +60° a -45° ed è dotata di discesa idraulica dell'arco e carro avanzatore integrato F1200.

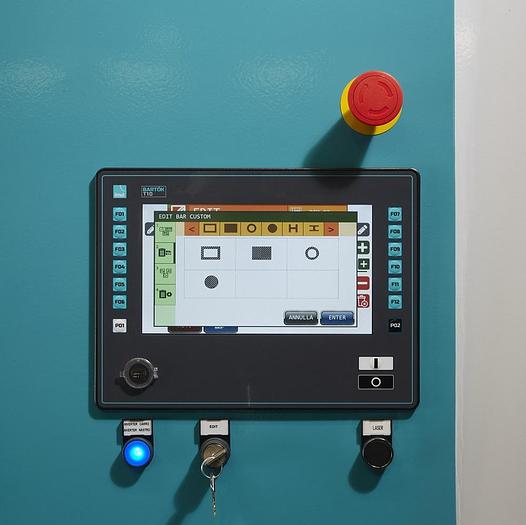

Touch screen 10"

KTECH 352 è dotata di touch screen display da 10" per controllare tutte le funzioni operative della macchine, impostazione dei parametri di taglio e creazione di linee e processi di taglio tramite un'interfaccia di utilizzo semplice ed intuitiva. Tramite il touch screen è possibile impostare tipologie di taglio differenti (taglio simmetrico/asimetrico, taglio a punta), quantità di taglio e numero di corse del carro avanzatore.

Assi controllati

La segatrice è dotata di controllo numerico per gli assi di avanzamento del materiale (chiusura della pinza e movimentazione del carro), chiusura e traslazione della morsa fssa e rotazione dell'arco di taglio per impostazione dell'angolo di taglio.

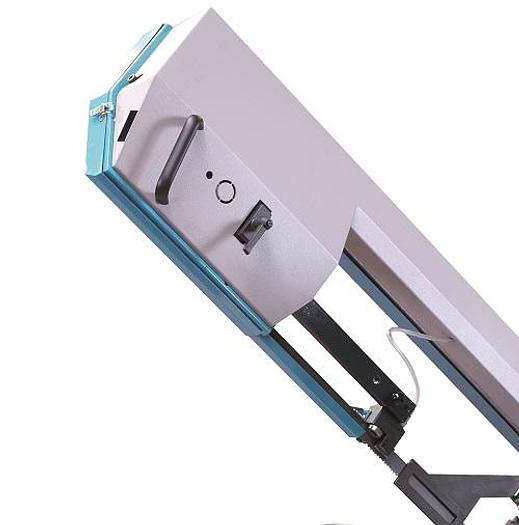

Arco

L'arco è formato da due monoblocchi in ghisa con collegamento in acciaio ed è dotato di pulegge di grosso diametro (360mm), carter copri-lama incernierato. L'apposito pistone di supporto permette di sostituire la lama in modo facile e rapido. I pattini guidalama sono in metallo duro con inserti per ottimizzare l'allineamento della lama.

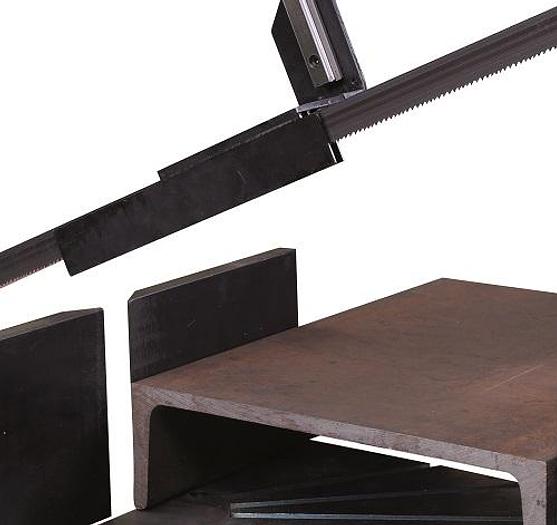

Lama da 27mm

KTECH 352 utilizza una lama da 27x0.9mm con elevata tensione (1750kg/cm2) per ottimizzare la discesa e la penetrazione nel materiale, riducendo vibrazioni e stress sull'utensile che potrebbero causare rotture o danneggiare la qualità di taglio.

Rotazione e discesa

Gestita tramite motoriduttore comandato da inverter con catena, la rotazione viene bloccata da un pistone idraulico una volta raggiunto l'angolo impostato. La macchina sincronizza automaticamente la rotazione dell'arco con la chiusura della morsa e la sua traslazione. La discesa è idraulica con regolatore della pressione di discesa posto accanto al pannello di controllo.

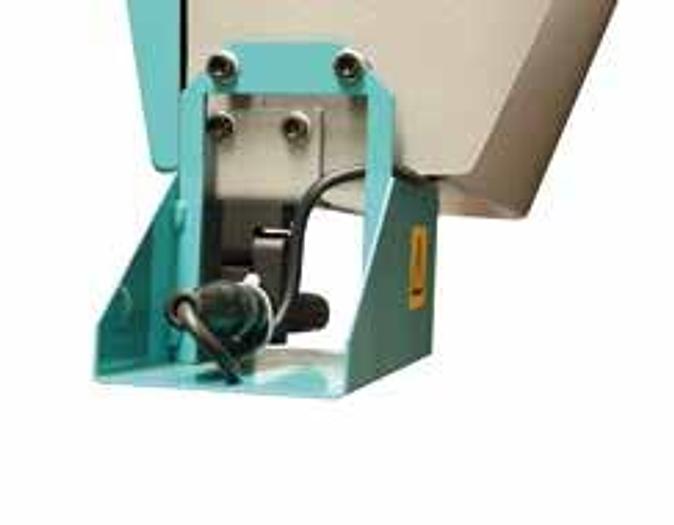

Dispositivo meccanico tastatore

Tramite tastatore, la macchina rileva automaticamente il punto di inizio taglio per l'avvicinamento rapido al materiale: la discesa, regolata idraulicamente, avviene a velocità più alta fno al contatto con il materiale. Il fne taglio invece è gestito da un potenziometro in automatico in relazione all'angolo di taglio e alla larghezza del materiale.

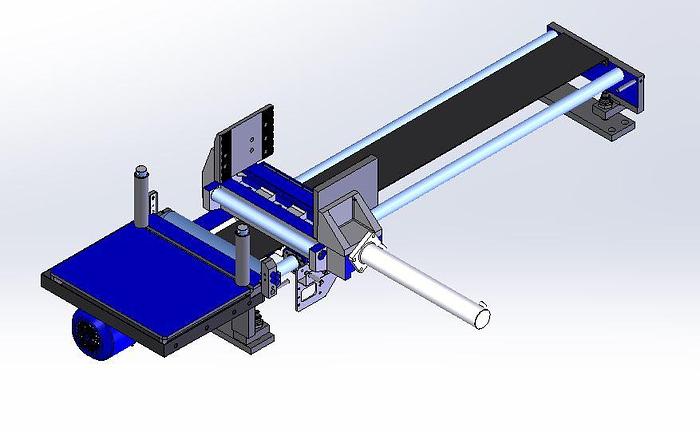

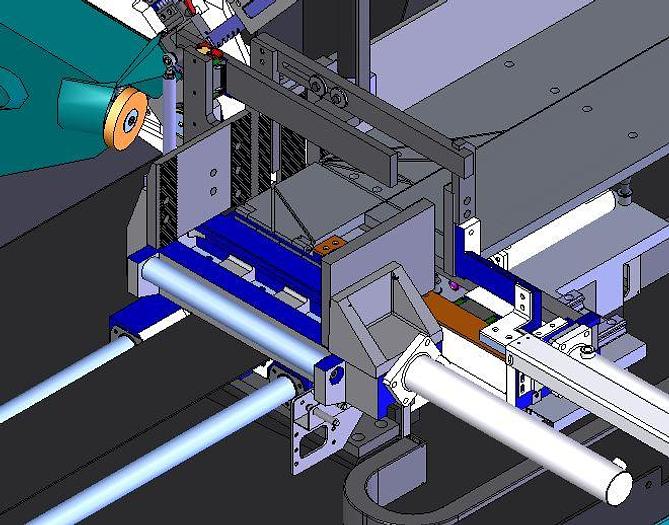

Carro avanzatore F1200

La movimentazione del materiale avviene tramite carro avanzatore integrato con motore elettrico autofrenante e vite incrementale (per ottimizzare la precisione di taglio e posizionamento) con inverter ed encoder. Lo scorrimento del carro invece è su barre cromate con piastra flottante per agevolare il carico del materiale non perfettamente rettilineo.

Precisione di taglio

KTECH 352 è dotata di un sistema di controllo automatico della dimensione del pezzo tramite encoder infinitesimale e correzione automatica delle lunghezze di taglio. Massima accuratezza nel posizionamento dell'arco è data dal sistema di lettura lontana dal centro.

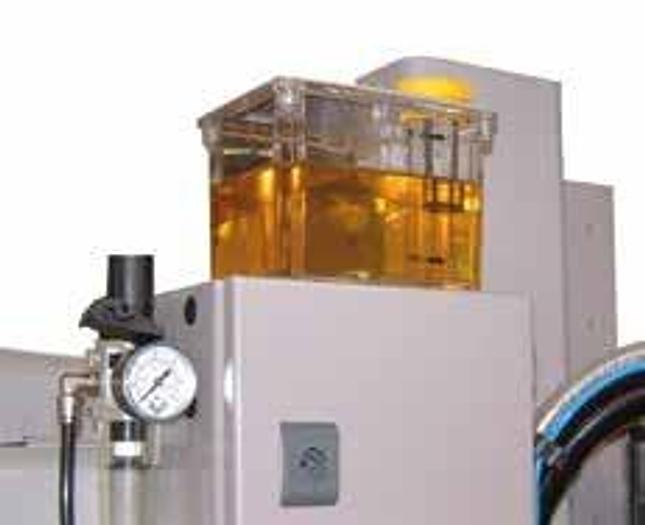

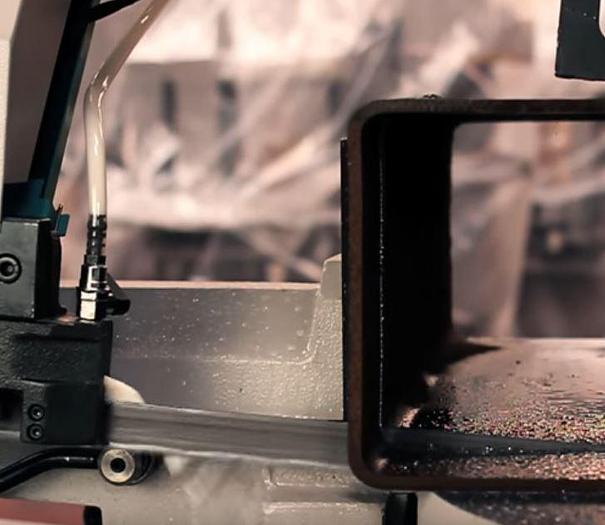

Impianto di lubrificazione minimale

La macchina è dotata di serie del dispositivo per la lubrificazione minimale che annulla la dispersione di liquido refrigerante tipico nell' uso dell'olio emulsionabile, la durata della lama non viene in alcun modo pregiudicata.
